Aufmaß

Aufmaß starten​

Das Aufmaß starten Sie, indem Sie in der Bauplan-Ansicht oben in der Leiste auf Aufmessen klicken.

Aufmaß starten

Maße konfigurieren​

Sie können nun die Komponenten der Positionen konfigurieren:

  • (1) Komponente auswählen: Wählen Sie in der Drop-Down-Liste die zu konfigurierende Komponente aus.
  • (2) Maße eintragen: Füllen Sie die komponentenspezifische Eingabemaske mit allen notwendigen Informationen aus.
  • (3) Hinzufügen/Löschen: Wählen Sie in der Drop-Down-Liste Komponente hinzufügen, um eine neue Komponente hinzuzufügen. Zum Löschen klicken Sie in der Drop-Down-Liste auf das Mülleimer-Icon der entsprechenden Komponente.
  • (4) Maße übertragen: Mit dem Button mit dem geschwungenen Pfeil können Sie Komponenten und deren Maße auf andere Positionen übertragen.
  • (5) Fortschritt: Die Fortschrittsleiste am unteren Rand zeigt, wie viele Positionen bereits konfiguriert wurden. Mit Weiter springen Sie zur nächsten Position.
Komponenten konfigurieren

Navigieren Sie zu anderen Positionen, indem Sie diese entweder direkt im Bauplan selbst anklicken oder auf die drei Punkte neben der Fortschrittsleiste klicken und die Option Liste anzeigen wählen und zur entsprechenden Position navigieren.

Komponententypen und Maße übertragen​

Sie können im Aufmaß die Komponenten sowie deren Maße von einer Position auf andere übertragen. Klicken Sie dazu, nachdem Sie die Komponenten und Maße für die Ausgangsposition eingetragen und konfiguriert haben, auf den Button mit dem geschwungenen Pfeil.

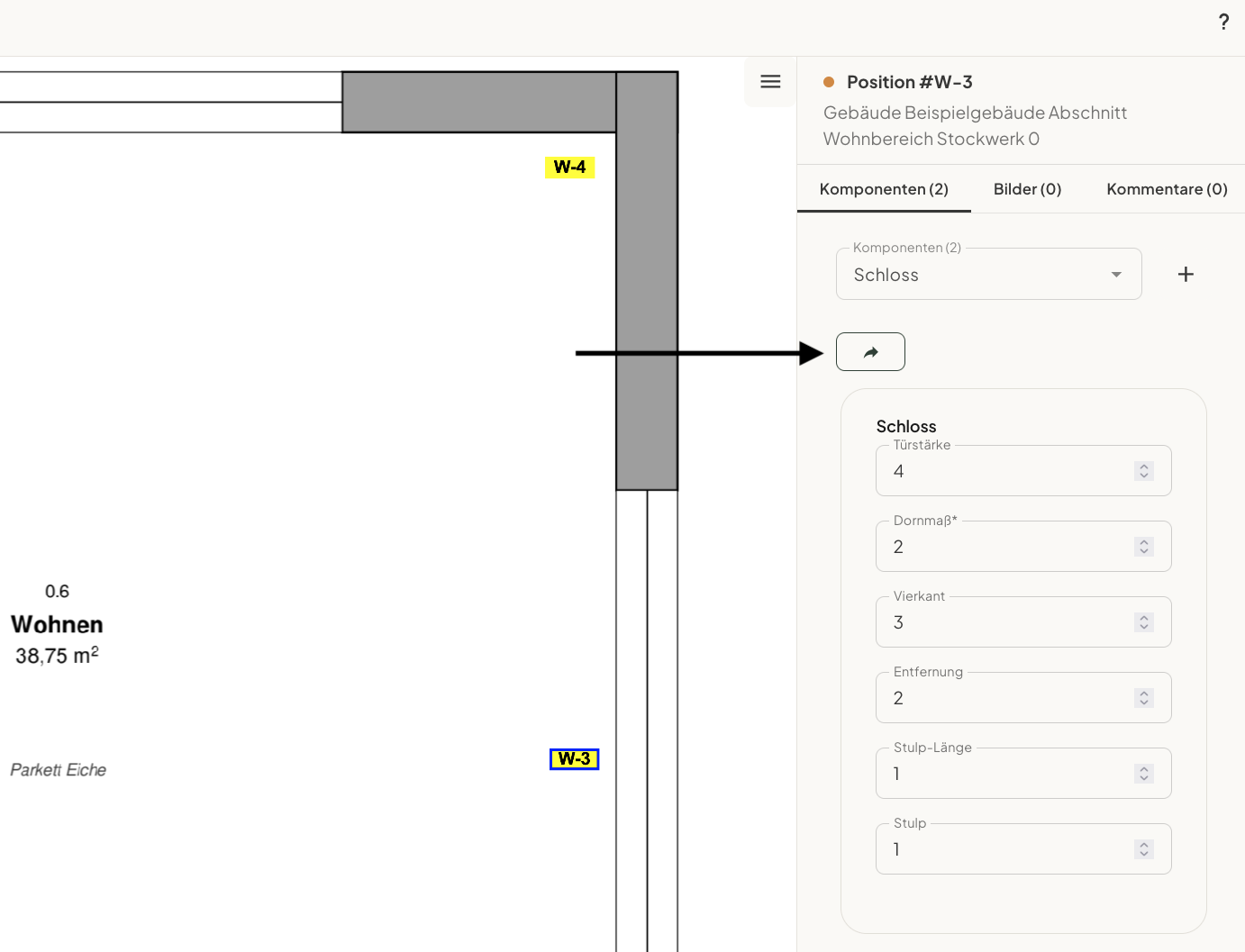

Komponenten und Maße übertragen

Wählen Sie nun die Zielpositionen, auf die die Komponenten und Maße angewendet werden sollen.

vorsicht

Das Übertragen von Maßen überschreibt alle Komponenten der Zielposition. Es entsteht so gesehen eine exakte Kopie der Konfiguration der Quellposition anstelle der Zielposition. Dabei werden alle Konfigurationen der Zielposition verworfen.

Vorschläge​

Abhängig davon, wie der Komponententyp konfiguriert ist, werden Ihnen Vorschläge für die Maße der Komponente gegeben.

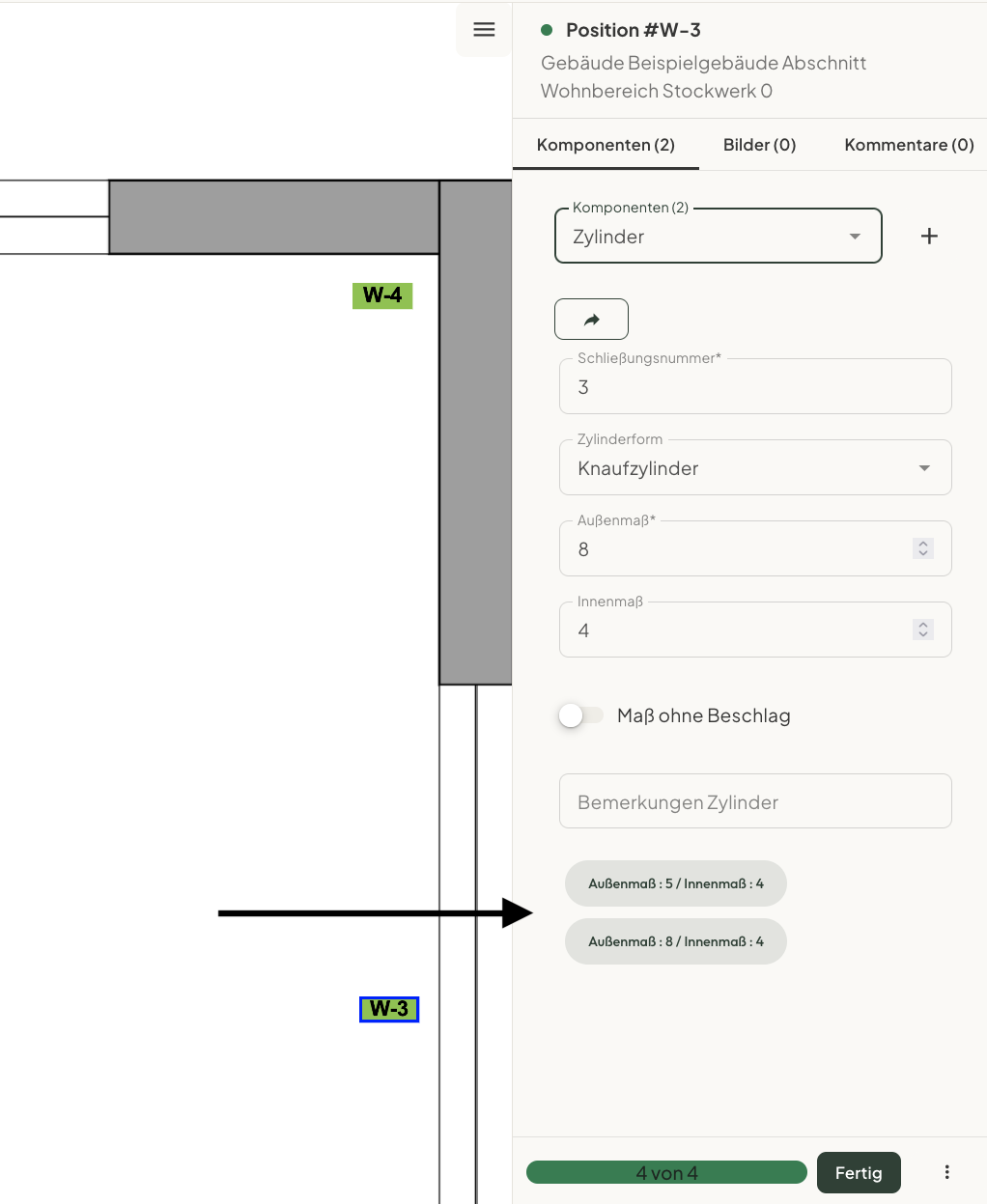

Objektvorschläge

Diese ergeben sich aus zuvor erfassten Messungen gleicher Komponententypen. Klicken Sie auf einen der Vorschläge, um die Daten zu übernehmen.

Bilder und Kommentare hinzufügen​

Sie können für jede Position Bilder (1) und Kommentare (2) anlegen. Klicken Sie hierfür auf den entsprechenden Tab im oberen Bereich der Seitenleiste.

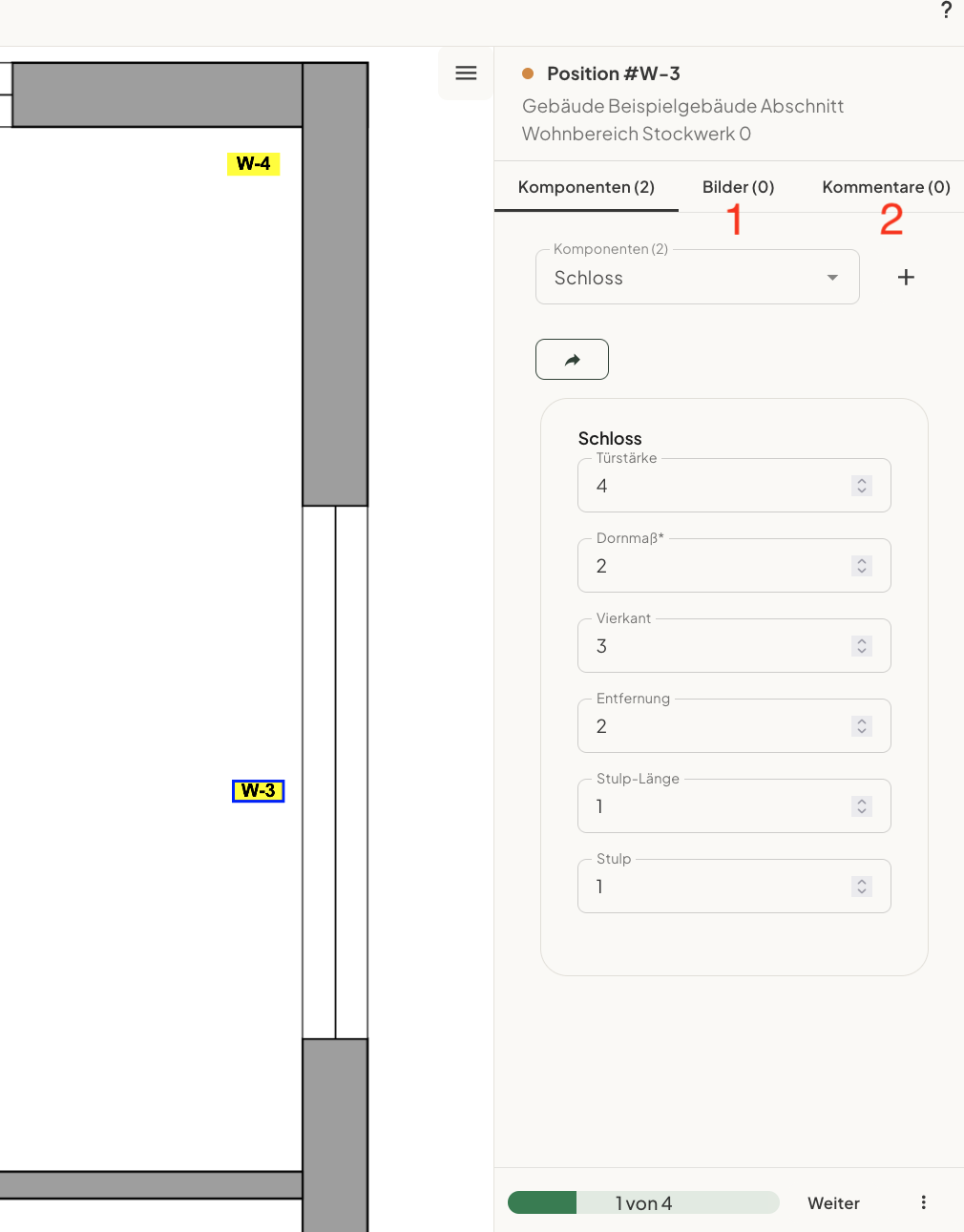

Bilder und Kommentare der Positionen

Bilder und Kommentare, die hier hinzugefügt werden, sind positionsspezifisch und nicht in der übergeordneten Projekt-Ansicht einsehbar.

Eigene Kommentare können Sie über das Stift-Icon nachträglich bearbeiten. Administratoren können zusätzlich die Kommentare anderer Personen löschen.

Aufmaß abschließen​

Nachdem Sie alle Positionen konfiguriert haben, erscheint ein grünfarbener Button Fertig. Klicken Sie auf diesen, um das Aufmaß abzuschließen und auf die Bauplan-Ansicht zurückzukehren.

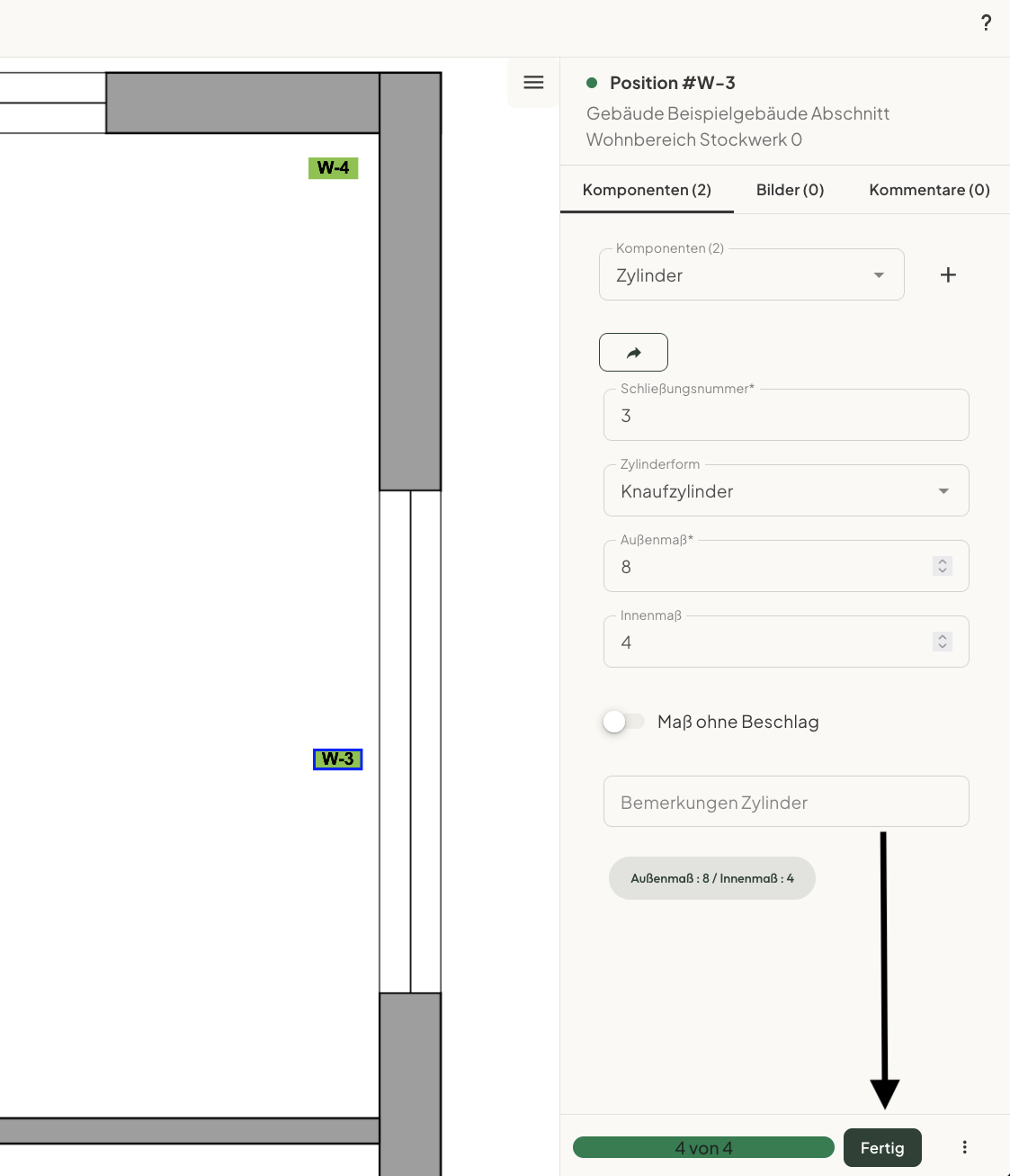

Aufmaß fertigstellen
