Baupläne
Inhaltsverzeichnis
- Hochladen neuer Baupläne
- Baupläne anzeigen
- Komponenten und Aufgaben auf dem Plan anzeigen
- Baupläne umbenennen, Original herunterladen und löschen
- Baupläne exportieren
Hochladen neuer Baupläne
In der Projektansicht können Sie neue Baupläne hochladen, indem Sie die Datei entweder:
- per Drag-and-Drop auf das gestrichelte Feld ziehen oder
- auf das Feld klicken und die gewünschte Datei auswählen
Achten Sie darauf, dass der Plan im PDF-Format vorliegt.
Mehrseitige PDFs werden nach dem Upload automatisch aufgeteilt, sodass für jede Seite ein separater Eintrag in den Bauplänen erstellt wird.

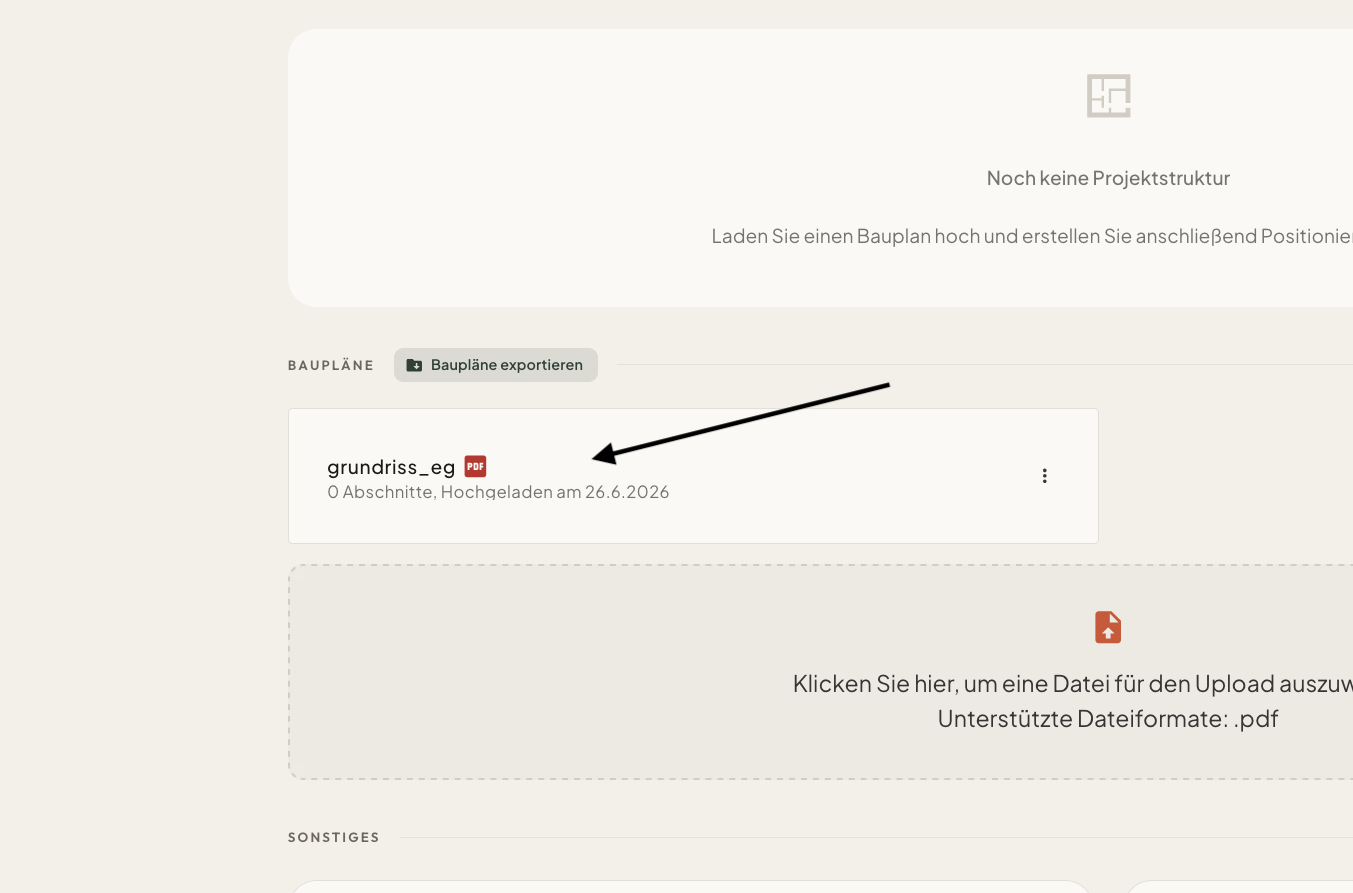

Baupläne anzeigen
Klicken Sie auf den gewünschten Bauplan, um die Vollansicht zu öffnen.
Komponenten und Aufgaben auf dem Plan anzeigen
Über die Leiste oben links in der Bauplan-Ansicht blenden Sie zusätzliche Informationen direkt an den Positionen ein:
- (1) Komponenten auf dem Plan: Unter jeder Position erscheinen Icons für die zugewiesenen Komponententypen. Welches Icon ein Komponententyp hat, legt ein Administrator unter Komponenten fest.
- (2) Aufgaben auf dem Plan: Über jeder Position erscheint pro Aufgabe ein Punkt in der Farbe ihres Status, zum Beispiel rot für Offen, orange für In Arbeit und grün für Erledigt.
- (3) Typen filtern: Wählen Sie aus, welche Komponententypen und Aufgabentypen angezeigt werden. Mit Keine bzw. Alle wählen Sie alle Typen einer Liste auf einmal ab oder an.
Ein erneuter Klick auf (1) oder (2) blendet die Anzeige wieder aus. Die Auswahl gilt für alle Ansichten des Bauplans (Positionieren, Ausstatten, Aufmessen und Aufgaben).
Im Offline-Modus können die Aufgaben nicht auf dem Plan angezeigt werden. Die Komponenten stehen auch offline zur Verfügung.

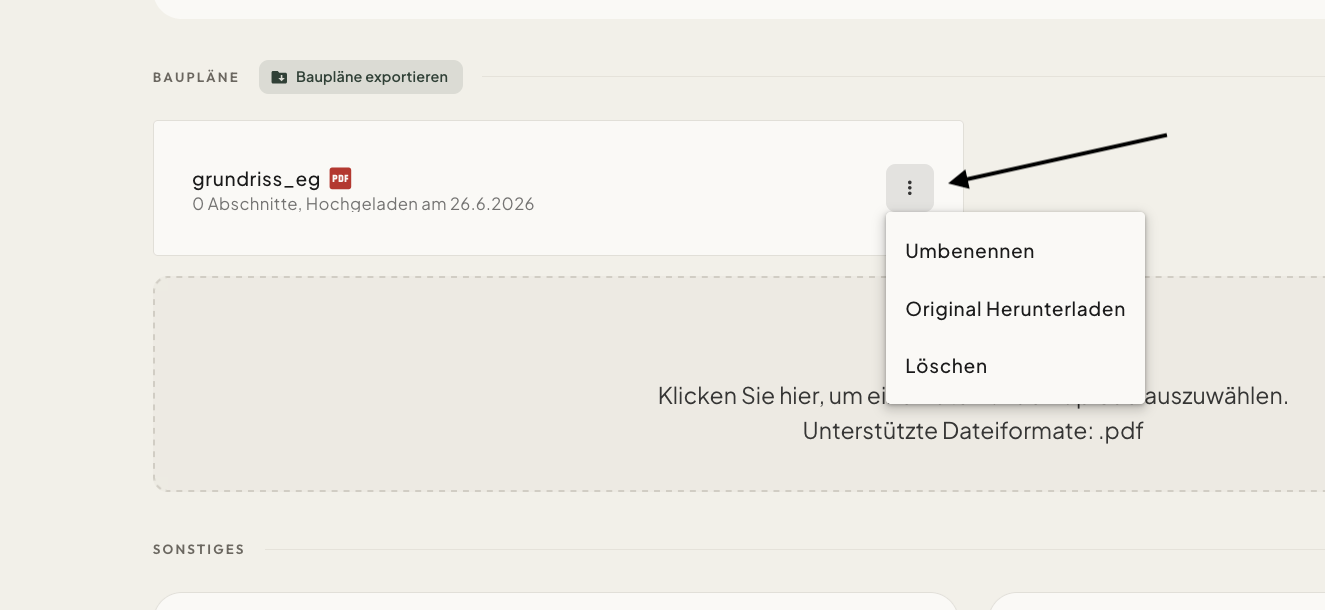

Baupläne umbenennen, Original herunterladen und löschen
Um weitere Optionen aufzurufen, klicken Sie auf die drei Punkte am rechten Rand des jeweiligen Bauplans. Hier können Sie den Namen ändern, das Original herunterladen oder den Plan löschen.
Monteure sehen in diesem Menü nur Original Herunterladen.

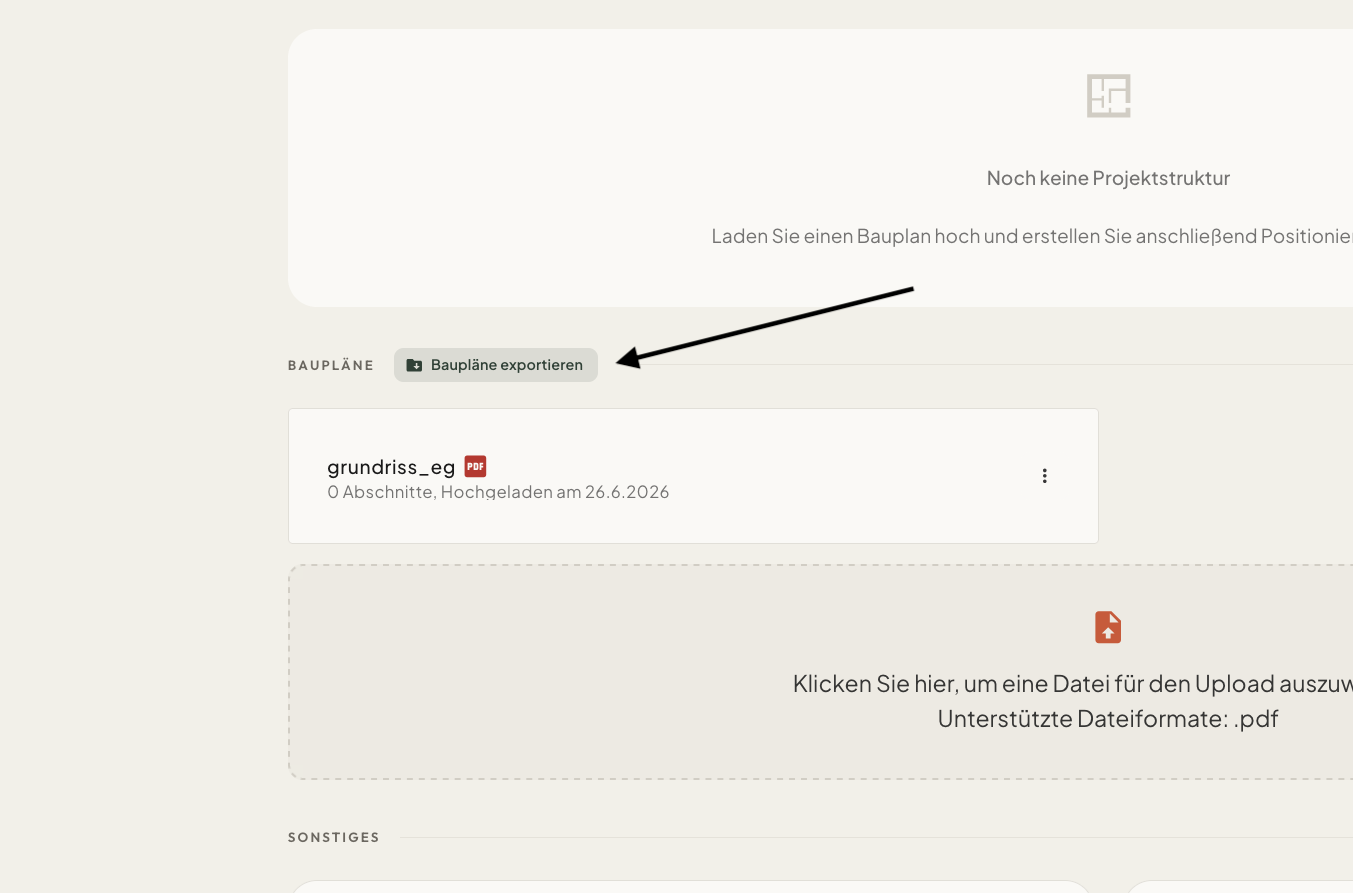

Baupläne exportieren
Falls Sie mehrere Baupläne exportieren möchten (oder ein mehrseitiges PDF hochgeladen haben, das automatisch aufgeteilt wurde), können Sie dies über den Button Baupläne exportieren tun.
Im Dialogfenster wählen Sie unter „Farbe der Markierungen“ aus, wie die Positionen im Export markiert werden:
- Standard: Alle Markierungen erscheinen in Gelb.
- Nach Aufmaßfortschritt: Positionen mit vollständigem Aufmaß erscheinen grün, offene Positionen gelb.
Klicken Sie anschließend auf Exportieren.
Baupläne konfigurieren
Es können weitere Konfigurationen in den Bauplänen selbst vorgenommen werden, die hauptsächlich für die Abschnitte und Positionen ausschlaggebend sind. Lesen Sie hierfür in Abschnitte und Positionen mehr dazu.
